引言:
氫能是一種來源豐富、綠色低碳、應用廣泛的二次能源,正逐步成為全球能源轉型發展的重要載體之一。儲氫合金可以將氫通過化學吸附將以金屬氫化物的形式儲存起來,實現了在常溫低壓下的吸/放氫,因此具有儲氫體積密度大、操作便捷、運輸安全方便、成本低等優勢在諸多領域有著廣泛應用,是最具發展?jié)摿Φ囊环N儲氫方式。但固態儲氫的發展和應用需要依賴儲氫材料的開發和利用,所以對儲氫合金的性能優化顯得尤為重要。而儲氫合金的核心性能(平臺壓力、最大儲氫容量、平臺滯后性)則可以通過PCT曲線獲取,并且根據這些關鍵性能指標將其按照核心應用場景進行分類,包括低壓型儲氫合金、高壓型儲氫合金、低溫型儲氫合金、高溫型儲氫合金。下面對PCT曲線中涉及的核心指標和不同類型儲氫合金及其應用場景進行詳細介紹。
一、PCT曲線:了解儲氫能力的關鍵
1. 什么是PCT曲線?
PCT曲線(Pressure-Composition-Temperature Curve)以儲氫量為橫坐標,氫氣壓力為縱坐標,反映儲氫合金在不同壓力和溫度下吸氫和放氫的過程,一條完整的PCT曲線應包括吸氫和放氫兩條曲線,是分析儲氫合金材料性能的核心手段。

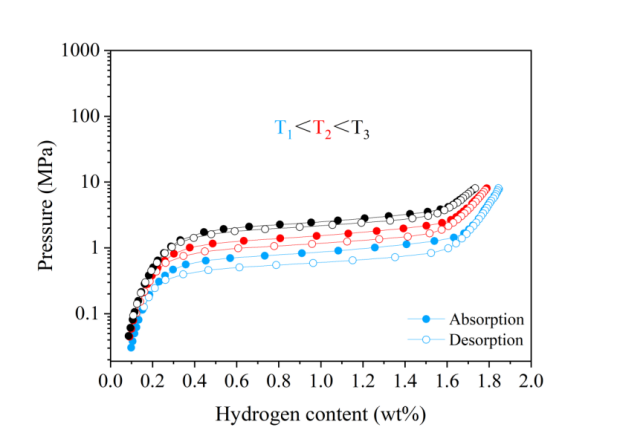

圖1 不同溫度下PCT曲線示意圖
2. PCT曲線核心指標:
(1) 儲氫容量:吸氫曲線的終點即為儲氫合金的最大儲氫量。
(2) 吸/放氫平臺壓力:判斷儲氫合金材料適配場景的核心參數。吸氫平臺壓力是儲氫合金材料從“低儲氫態”向“高儲氫態”轉變時的壓力,代表“充氫時需要施加的最低壓力”即壓力需略高于吸氫平臺壓力,儲氫材料才能持續吸氫;反之,放氫平臺壓力是儲氫合金材料從“高儲氫態”向“低儲氫態”轉變時的壓力,代表“放氫時能提供的最低壓力”即壓力需略低于放氫平臺壓力,儲氫合金材料才能持續放氫。
(3) 滯后性:反映儲氫循環的能量損耗與穩定性。滯后性是同一溫度下,吸氫與放氫曲線的“分離程度”。曲線越分離,滯后性越強,反映為吸/放氫可逆性越差,長期循環后易出現粉化,導致循環壽命降低。
(4) 平臺區:PCT曲線的平臺區越寬越平代表儲氫合金在平臺壓力范圍內可存儲的氫氣越多,壓力越穩定,其有效儲氫量越高,有利于系統穩定充放氫。
二、儲氫合金類型及其應用場景
根據儲氫合金的關鍵性能指標(平臺壓力、溫度適應性),將其按照核心應用場景分為低壓型儲氫合金、高壓型儲氫合金、低溫型儲氫合金、高溫型儲氫合金。
1. 低壓型儲氫合金
低壓型儲氫合金具有較低的平臺壓力(通常<1 MPa,甚至接近常壓),該類型合金的核心優勢是在常溫、近常壓環境下安全、高效存儲氫氣,能夠提升儲氫安全性與穩定性,尤其適用于需長期靜態儲氫和低壓用氫的場景,如便攜式氫能設備、微型氫能動力裝置、醫療與精密儀器領域、分布式氫能儲存與供能等。
圖2 低壓型儲氫合金PCT曲線(25℃)
2. 高壓型儲氫合金
高壓型儲氫合金具有較高的平臺壓力(通常>1 MPa,部分可達10MPa以上),該類型合金的核心優勢是在需要快速充放氫、且能適配中高壓環境的氫能系統中,實現氫氣的高效存儲與輸運,尤其適配需高儲氫密度和快速響應的場景,如車載氫能動力系統、固定式大規模氫能緩沖存儲、移動式氫能應急供能設備、氫能儲能與電網調峰等。

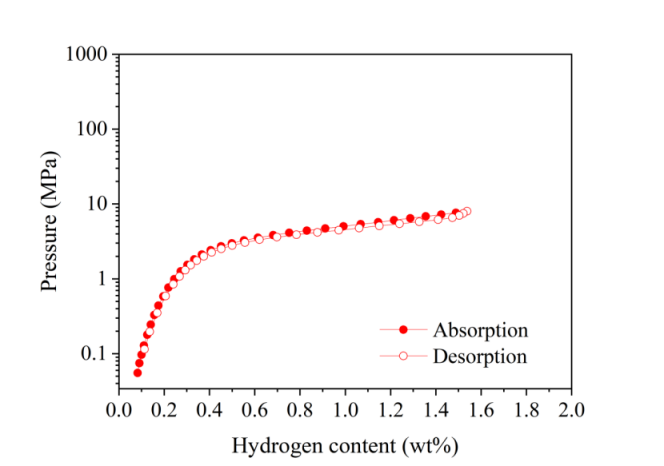

圖3 高壓型儲氫合金PCT曲線(25℃)
3. 低溫型儲氫合金
低溫型儲氫合金通常需在-200℃~0℃的低溫環境下實現高效儲氫(如基于稀土系、鈦系的改性合金),該類型合金的核心應用場景是在低溫工況或需適配低溫氫源的系統中,實現氫氣的高密度、低能耗存儲,尤其適配與低溫氫能產業鏈結合的場景,如低溫氫能運輸與接收終端、航天與深空探測領域、低溫燃料電池系統配套、低溫氫能科研與特種裝備等。
圖4 低溫型儲氫合金PCT曲線(-15℃)
4. 高溫型儲氫合金
高溫型儲氫合金通常需在100℃~500℃的高溫環境下實現高效儲氫與放氫(如鎂基合金),該類型合金的核心應用場景是在高溫工況或能利用工業余熱/廢熱的系統中,實現氫氣的高密度存儲與能量耦合利用,尤其適配與高溫能源系統結合的場景,如工業余熱/廢熱耦合儲氫系統、高溫燃料電池配套儲氫、固定式大規模高溫氫能儲能、航空航天與特種動力領域等。

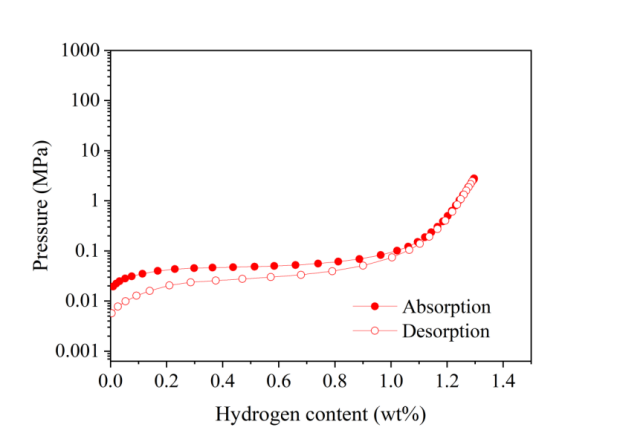

圖5 高溫型儲氫合金PCT曲線(300℃)
